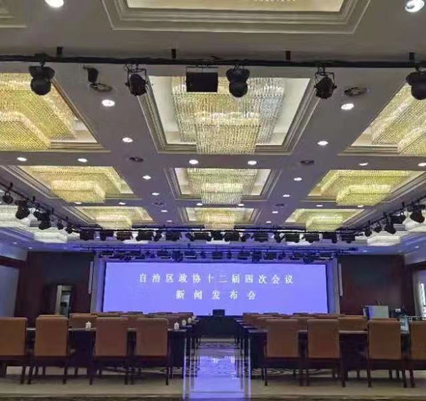

廣西區政協多功能廳是政協舉行重要的會議、文藝表演、集會報告和講座等的多功能場所,觀眾廳長約26.7米,寬約23.5米,天創選用了性價比高、質量可靠、功能強大的音頻設備為該音頻系統保駕護航。
廣西區政協多功能廳要求達到多用途類一級標準,具有良好的聲像定位,足夠高的語言清晰度,選用了Biamp TesiraFORTé系列數字音頻處理器、Renkus-Heinz的ICONYX系列有源可導向全頻音柱揚聲器和具有可旋轉復合圓錐號角技術的Renkus-Heinz CX系列揚聲器組成多功能廳的音頻系統架構。多功能廳具有三種使用模式,每種模式下擴聲系統的搭建和布置都要做出調整,以使每種模式下都能達到理想的擴聲效果。

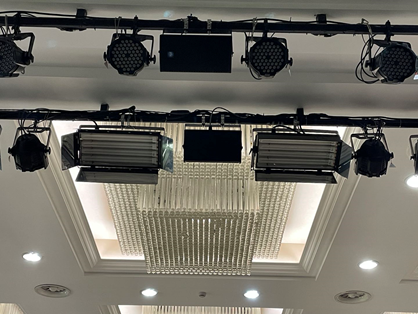

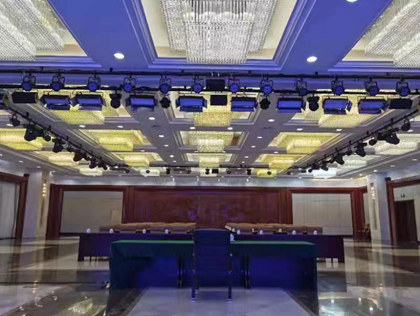

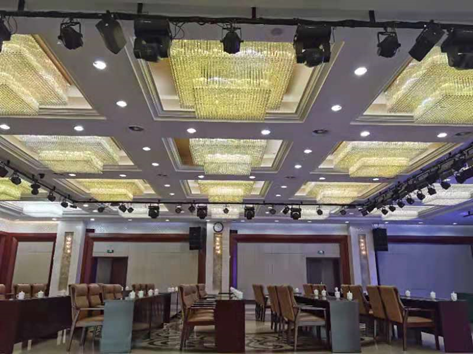

圓桌型會議模式下,采用兩只Renkus-Heinz CX62作為圓桌區域的左右聲道主擴揚聲器,8只CX61作為輔助擴聲,吊掛在房間內天花的燈桿上,小箱體可以很好的融入到房間的天花結構。CX系列揚聲器采用了最新一代的可旋轉復合圓錐號角和最新的驅動器,可提供清新自然的聲音與緊湊的模式控制。與傳統的揚聲器設計不同,復合圓錐號角在全頻段范圍內均可以提供一致寬度的波束,聲音更自然更干凈,同時可旋轉號角可在不改變水平和垂直覆蓋角度的情況下使音箱橫放吊裝,更靈活地適應不同的安裝環境。

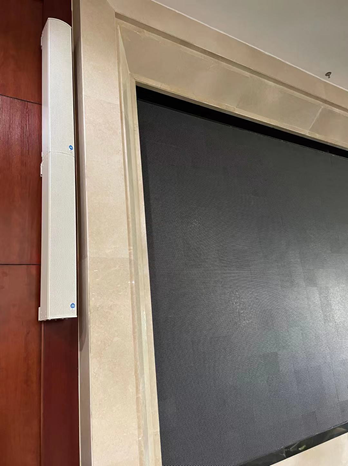

報告型會議模式下,為了避免圓桌型會議模式的主擴揚聲器覆蓋對主席臺話筒的影響,采用Renkus-Heinz的ICONYX系列有源可導向全頻音柱揚聲器作為報告型會議模式下的主擴揚聲器。通過對可導向音柱波束的指向控制調整,使主擴揚聲器的波束覆蓋巧妙地避開主席臺上的話筒,對觀眾區進行左右聲道主擴聲。聽眾區的輔助擴聲仍然采用吊在燈桿上的方式。選用了4只IC8-RN可導向音柱揚聲器作為左右主擴聲安裝于大屏兩側墻面,每邊2只堆疊使用,數字調節音箱指向角打向觀眾區,使聲場更好地覆蓋到遠程場地,優化了整場的擴聲均勻度和聲像感。得益于ICONYX系列揚聲器身材細長,可以和房間裝修風格很好地融入。
演出模式下,采用流動的主擴揚聲器作為房間的左右聲道主擴聲覆蓋全場,并用超低頻揚聲器補充房間的低頻響應。通過對每一組輔助揚聲器添加延時,對后場觀眾區聲像定位調整。
系統需要的揚聲器數量較多,每只揚聲器的均衡、延時和壓限等參數都需要處理;多功能廳的話筒信號、調音臺送來的信號都要接到音頻處理器,這需要處理器能提供足夠多的輸入輸出通道和DSP資源。
Biamp TesiraFORTé系列數字音頻處理器功能強大,可靈活配置,對不同的音源、不同的輸出做不同的處理,處理更有針對性,系統搭建更簡單,維護方便。天創工程師選擇用4臺Biamp 數字音頻處理器級聯的方式來滿足通道與DSP資源的需求,將所有話筒直接進入數字混音器,對每個話筒進行準確的音頻調控,數字混音器具有的自動增益衰減功能更有助于系統增益的穩定,增加系統的安全性,保證了語言清晰無嘯叫,同時可以對話筒進行良好的管理。
系統基于AVB數字音頻網絡協議,具有延時低、多達128 x 128通道數字音頻互連等特點,輕松滿足大系統的通道需求。此外,根據多功能廳的三種不同使用模式(圓桌型會議模式、報告型會議模式和演出模式)分別對音頻處理器參數進行預設置,利用Biamp處理器的模式調用功能在控制面板上輕松實現對多種功能模式的切換,還可在用戶控制界面上控制對應的音頻信號大小,系統操作簡單,控制更人性化。
涉及產品:
Biamp:TesiraFORTé系列數字音頻處理器
Biamp:TesiraCONNECT TC-5 AVB媒體交管中心
Renkus-Heinz:ICONYX系列揚聲器
Renkus-Heinz:CX系列揚聲器
CAH:ST系列功放
