北京大學光華管理學院西安分院

信息來源:天創集團發布時間:2022-08-12

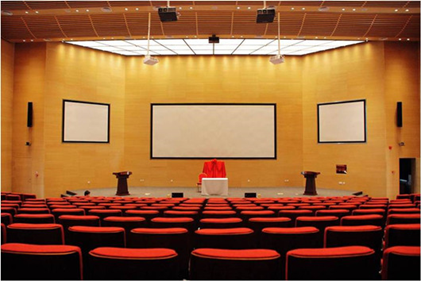

北京大學光華管理學院西安分院大禮堂擴聲系統建設過程中,天創技術人員根據甲方需求進行了深入調研,最終呈現出一套完全符合并滿足用戶的功能要求的設計方案。



在本項目擴聲系統中所采用的揚聲器都是高效率音柱揚聲器,從而可以用較少數量的揚聲器便可達到足夠的聲壓級。在確保整個聲場內覆蓋均勻的情況下,既節省了工程項目成本開支,又降低揚聲器的聲干涉保證良好音質,并且安裝效果非常美觀。

Renkus-Heinz IC8-R-II
音柱揚聲器通過等距離排列的8個單元將其轉換為更加類似于圓柱波的輸出(小于1/8波長的弧度),每個單元包括一個4寸低音單元及一個高音單元,每個50W節目功率,多單元之間的垂直陣列安裝能夠產生持續的中、高頻波陣面,從而得到在寬頻帶范圍內(120Hz-18kHz)良好的控制其指向性覆蓋。



IC8
數控音柱揚聲器由于內置全數字強大的D2 DSP數字控制系統,均衡增益可調,同時支持8信道高效率D類數字功率放大器,通過專利的計算方法將聲能量整合為高度集中可控的柱狀。其柱狀聲波可設計為對稱型、非對稱型甚至雙波束的波形。由于使用D類數字功率放大器,可選擇CobraNet 連接或AES/EBU輸入,避免了多次AD/DA帶來的音質劣化,同時還可選擇R-Control遠程監控系統,可實現真正的計算機化管理。

在舞臺口配置2Renkus-Heinz TRX62H揚聲器作為舞臺返送使用,,進一步改善前排觀眾的聽感和聲場定位。讓舞臺上的人能正確聽到自己的聲音。位于臺口下方臺階旁嵌入式安裝兩只Renkus-Heinz PNX212-SUB低音揚聲器,強有力的PNX212-SUB在學院有小型聚會時可以提供超值的力量。



后場則選擇TRX音箱2只補充后場觀眾區,使得場內有良好的覆蓋。

光華管理學院西安分院禮堂使用平率最高的功能是報告與談話類的應用,因此會議話筒使用頻率會非常高,在勘探了現場的情況后我們發現,有線會議系統在項目中布線不方便,或者是座席要靈活變動的應用中,顯得非常的受限。無線的會議系統由于單元沒有線纜的牽絆,因此在禮堂的多應用拾音時顯得非常有優勢。但是,市面上無線會議系統多采用2.4GHz頻段,這一頻段采用和無線wifi相同的頻段,在學院WIFI全覆蓋模式下經常出現網絡擁堵的情況,帶來系統的不穩定性。然而,beyerdynamic Quinta無線會議系統為了避開2.4GHz頻段擁堵,增加了5GHz工作頻段,使得無線頻段可以得到更好的管理,大大降低系統不穩定性。系統天線采用真分集接收與發送,也為無線傳送穩定性帶來更多的保障。因此,在本系統中我們選擇了beyerdynamic Quinta無線會議系統。





beyerdynamic Quinta無線會議系統具備四分組輸出,在音頻擴聲系統應用中,可以為不同話筒進行分組,對不同組的話筒進行處理與控制,提高現場話筒傳聲增益。AVB數字接口,可為未來提高擴展性,兼容AVB數字音視頻網絡橋接協議的相關設備。話筒單元可抵抗無線射頻,如手機等的干擾,同時,系統的充電箱設計可以方便存放單元。

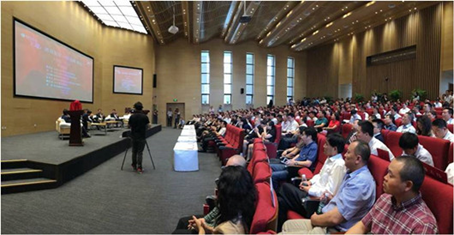

該禮堂剛剛建設完畢就成功舉辦了學院落成儀式。全國政協副主席韓啟德出席并致辭,陜西省省長婁勤儉,北京大學校長王恩哥,陜西省省委常委、西安市委書記魏民洲,光華管理學院院長蔡洪濱為西安分院揭牌。著名經濟學家、光華管理學院名譽院長厲以寧、光華管理學院黨委書記冒大衛、光華管理學院副院長劉學、吳聯生、張佳利、光華管理學院黨委副書記李琦、北京大學國際關系學院(招生辦)袁明教授、陜西省相關領導、北大光華校友等四百位政商領袖,云集西安、共襄盛會,儀式圓滿落幕,會議室設備受到了領導的好評。
